Узнайте, как правильно спроектировать и установить водяной тёплый пол в частном доме. Подробные схемы, этапы монтажа и практические советы помогут создать комфортную и экономичную систему отопления своими руками.

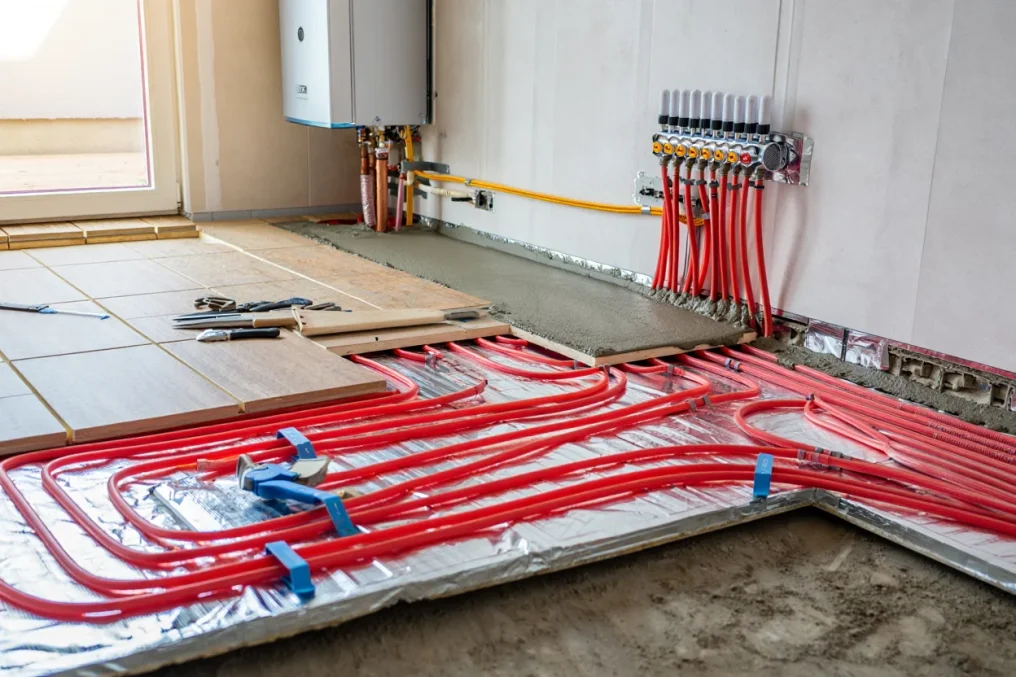

Устройство водяного тёплого пола

Водяной тёплый пол представляет собой систему труб, уложенных под напольным покрытием, по которым циркулирует нагретая вода. Тепло от воды передаётся через стяжку и покрытие, равномерно обогревая помещение.

Основные компоненты системы:

• Источник тепла: газовый, электрический или твердотопливный котёл.

• Коллекторный узел: распределяет теплоноситель по контурам.

• Циркуляционный насос: обеспечивает движение воды по системе.

• Трубы: чаще всего используются из сшитого полиэтилена или металлопластика.

• Теплоизоляция: предотвращает потери тепла вниз.

• Стяжка: цементно-песчаная смесь, заливаемая поверх труб.

Схемы укладки труб

Выбор схемы укладки труб влияет на равномерность прогрева пола и эффективность системы.

Змейка

Простая в исполнении схема, при которой трубы укладываются параллельными рядами. Подходит для помещений с небольшой площадью.

Улитка

Трубы укладываются спирально от центра к периферии и обратно. Обеспечивает равномерное распределение тепла и подходит для помещений любой формы.

Комбинированная

Сочетает элементы змейки и улитки, используется в помещениях со сложной конфигурацией.

Этапы монтажа

1. Подготовка основания: очистка и выравнивание поверхности.

2. Укладка теплоизоляции: чаще всего используются пенополистирольные плиты.

3. Монтаж труб: укладка по выбранной схеме с шагом 10–30 см в зависимости от теплопотерь помещения.

4. Подключение к коллектору: обеспечение герметичности соединений.

5. Заливка стяжки: толщиной 3–5 см поверх труб.

6. Укладка напольного покрытия: после полного высыхания стяжки.

Рекомендации по эксплуатации

• Температура теплоносителя: оптимально 35–45°C.

• Длина одного контура: не более 100–120 м для равномерного прогрева.

• Испытание системы: перед заливкой стяжки провести опрессовку для выявления возможных утечек.

Преимущества водяного тёплого пола

• Экономичность: снижение затрат на отопление до 30%.

• Комфорт: равномерное распределение тепла без сквозняков.

• Эстетика: отсутствие видимых отопительных приборов.
